Para comemorar o natal com estilo e descontração, nada como uma mini árvore de natal. Que tal montar uma mini árvore este ano? Este post será o passo a passo da montagem desta árvore.

Ela pode ser adquirida por esse link aqui

  1. Inserir e soldar os resistores de 100R (100 ohms, “marrom, preto, marrom”) depois inserir e soldar os resistores de 4k7 (4700 ohms “amarelo, violeta, vermelho”).
  2. Inserir e soldar os transistores “9014” respeitando a orientação descrita na placa.
  3. Inserir e soldar os capacitores eletrolíticos de 47uF/16v respeitando a polaridade deles, note que existe na lateral deles uma marcação mostrando qual é o pino negativo. Na placa existe um sinal de + indicando onde deve ser o positivo. Atenção: o capacitor C3 da placa A e da B tiveram de ser soldados pelo lado oposto para poder tudo caber sem bater.
  4. Inserir os LEDs deixando uns 4 milímetros até a placa para que no final você consiga dobra-los. Importante: não solde ainda o LED do topo da placa A, pois o mesmo impedirá a sequência da montagem. Lembrando que o terminal maior do LED é o “positivo” e a placa possui indicação dos “positivos”.
  • De forma semelhante, repetir os passos para inserção e soldagem dos componentes da placa B.
  • Encaixar placa A na Placa B.

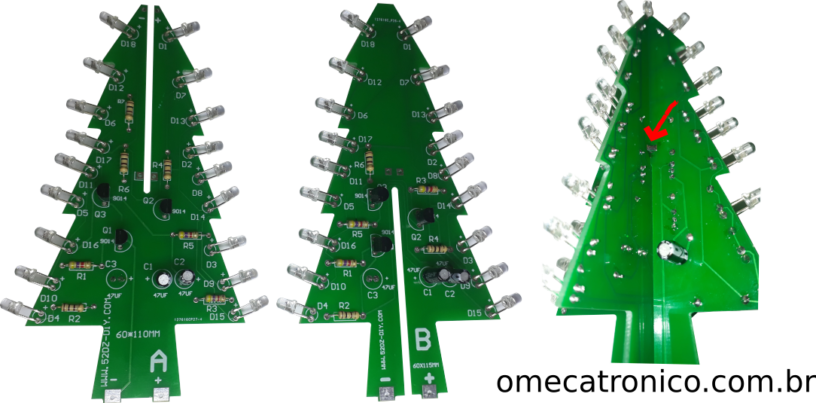

  • Soldar as ilhas de solda (indicadas pela seta vermelha abaixo) para fixar as placas A e B.
  • Soldar os componentes da base.
  • Soldar a árvore na base respeitando o sinal + e – da placa da base.
  • Soldar o led do topo da placa A
  • Finalmente prender com parafusos a base no porta pilhas (as porcas são inúteis pois os parafusos são muito curtos).  Então os parafusos foram rosqueados diretamente no plástico do porta pilha.
  • soldar os fios do porta pilha na base.
  • Botar pilhas ou ligar em uma porta USB.
